الٹرا - ٹھیک انامیلڈ آئتاکار تانبے کے تار

الٹرا - ٹھیک انامیلڈ آئتاکار تانبے کے تار کی مصنوعات کا تعارف: الٹرا - ٹھیک انامیلڈ ریکونگولر تانبے کی تار 6 ملی میٹر سے کم یا اس کے برابر ہے۔ یہ آئتاکار تانبے کے تار کے ذریعہ بنایا گیا ہے جس میں اعلی درجہ حرارت موصل وارنش کے ساتھ لیپت کیا جاتا ہے۔ یہ پروڈکٹ گاہک کے سمیٹنے کے مختلف طریقوں ، اور ...

انکوائری بھیجنے

چیٹ اب

سوالات ہیں؟ جی این ای ای سیلز کے نمائندے اب براہ راست چیٹ کے لئے دستیاب ہیں

ای میل بھیجیں:sales@gneeelectric.com

ٹیلیفون:+8615824687445

الٹرا - عمدہ تامچینی آئتاکار تانبے کے تار کی مصنوعات کا تعارف:

الٹرا - عمدہ تامچینی تانبے کے تار 6 ملی میٹر سے کم یا اس کے برابر ہے۔ یہ آئتاکار تانبے کے تار کے ذریعہ بنایا گیا ہے جس میں اعلی درجہ حرارت موصل وارنش کے ساتھ لیپت کیا جاتا ہے۔ یہ پروڈکٹ گاہک کے سمیٹنے کے مختلف طریقوں کو پورا کرسکتی ہے ، اور مصنوعات کے پیرامیٹرز میں موصلیت کی پرجاتیوں ، درجہ حرارت انڈیکس ، کنڈکٹر کی موٹائی اور چوڑائی شامل ہیں۔ الیکٹرانک ٹرانسفارمرز ، بجلی کی فراہمی ، شمسی توانائی ، وائرلیس چارجرز ، آٹوموٹو الیکٹرانکس ، سوئچز ، موبائل فون اور دیگر اعلی - ٹیک صحت سے متعلق مصنوعات میں استعمال شدہ صحت سے متعلق تامچینی فلیٹ تار بڑے پیمانے پر استعمال ہوتا ہے۔

الٹرا - ٹھیک انامیلڈ آئتاکار تانبے کے تار پیرامیٹر:

الٹرا - ٹھیک انامیلڈ آئتاکار تانبے کے تار کی حد

موٹائی A: 0.080-1.20 ملی میٹر

چوڑائی B: 0.80-6.00 ملی میٹر

تھرمل کلاس: 155C ، 180C ، 200C ، 220C ، 240C

Ultra-fine Enameled Rectangular Copper Wire technical parameter

اینیملڈ تار پرفارمنس پیریٹر ٹیبل

مصنوعات کا نام	Uew155	Uew180	EI/AIW200	AIW/220	PIW240
اسٹینڈراڈ	IEC 60317-20 MW 79C JIS 3202	IEC 60317-51 میگاواٹ 82 سی JIS 3202	IEC 60317-13 میگاواٹ 35 سی ، 73 سی JIS 3202	IEC 60317-26 میگاواٹ 81 سی JIS 3202	IEC 60317-46 میگاواٹ 16 سی
درجہ حرارت	155 ڈگری	180 ڈگری	200 ڈگری	220 ڈگری	240 ڈگری
تامچینی بیس کوٹ	پولیوریتھین	پولیوریتھین	پولیمائڈ - imide	پولیمائڈ - imide	پولیمائڈ
تامچینی ٹاپ کوٹ			پالئیےسٹر - imide
خرابی کا درجہ حرارت	200 ڈگری سے زیادہ یا اس کے برابر	230 ڈگری سے زیادہ یا اس کے برابر	320 ڈگری سے زیادہ یا اس کے برابر	350 ڈگری سے زیادہ یا اس کے برابر	400 ڈگری سے زیادہ یا اس کے برابر
خرابی کا درجہ حرارت	230 ڈگری سی	260 ڈگری سی	380 ڈگری سی	410 ڈگری سی	450 ڈگری سی
تھرمل جھٹکا درجہ حرارت	175 ڈگری سے زیادہ یا اس کے برابر	200 ڈگری سے زیادہ یا اس کے برابر	220 ڈگری سے زیادہ یا اس کے برابر	240 ڈگری سے زیادہ یا اس کے برابر	240 ڈگری سے زیادہ یا اس کے برابر
تھرمل جھٹکا درجہ حرارت	180 ڈگری	200 ڈگری	240 ڈگری	280 ڈگری	300 ڈگری
ویلڈنگ کا درجہ حرارت	380 ڈگری سی	390 ڈگری سی	ویلڈیڈ نہیں کیا جاسکتا	ویلڈیڈ نہیں کیا جاسکتا	ویلڈیڈ نہیں کیا جاسکتا
ویلڈنگ کا درجہ حرارت	370 ڈگری سی	380 ڈگری سی	ویلڈیڈ نہیں کیا جاسکتا	ویلڈیڈ نہیں کیا جاسکتا	ویلڈیڈ نہیں کیا جاسکتا
تناؤ کی طاقت	260MPA	265 ایم پی اے	270MPA	280MPA	270MPA
گمشدہ	100 V/µm	100 V/µm	90 V/µm	100 V/µm	90 V/µm
خرابی وولٹیج میں کمی کی شرح کیمیائی معیاری سالوینٹ علاج کے بعد	5%	0%	0%	5%	0%
پیداوار کی حد (موٹائی A ، چوڑائی B)	A: 0.080-1.00 ملی میٹر	A: 0.080-1.00 ملی میٹر	A: 0.080-1.20 ملی میٹر	A: 0.080-1.20 ملی میٹر	A: 0.080-1.20 ملی میٹر
پیداوار کی حد (موٹائی A ، چوڑائی B)	بی: 0.800-6.00 ملی میٹر	بی: 0.800-6.00 ملی میٹر	بی: 0.800-8.00 ملی میٹر	بی: 0.800-8.00 ملی میٹر	بی: 0.800-8.00 ملی میٹر
کارکردگی	● عمدہ ویلڈیبلٹی ● تیز گرمی	ily براہ راست ویلڈیڈ میں 380 ڈگری heat گرمی کی اعلی مزاحمت	heat گرمی کی اعلی مزاحمت ● اعلی مکینیکل خصوصیات	heat گرمی کی اعلی مزاحمت ● عمدہ کیمیکل مزاحمت	heat گرمی کی بہترین مزاحمت chemical بہترین کیمیائی مزاحمت ● بہترین تابکاری مزاحمت
درخواست	● فلٹر ● ٹرانسفارمر ● سولینائڈز	● فلٹر ● ٹرانسفارمر ● سولینائڈز ● آٹوموٹو کنڈلی	● موٹرز	● چھوٹی موٹریں ● sransformers ● سولینائڈز ● آٹوموٹو سینسر	● فوجی ● خلائی ایپلی کیشنز

آئتاکار اینیملڈ تانبے کی تاروں کوٹنگ میٹریل اور تھرمل کلاس

آئتاکار انیملیڈ تانبے کی تاروں کوٹنگ: تانبے کے تار کو تامچینی موصلیت کی ایک پرت کے ساتھ لیپت کیا جاتا ہے ، جو بجلی کی موصلیت فراہم کرتا ہے اور ماحولیاتی عوامل جیسے نمی ، کیمیائی مادے اور رگڑ سے تار کی حفاظت کرتا ہے۔

130 پولی ونائل ایسیٹل ، کلاس 105 ، 120 ؛ پالئیےسٹر ، کلاس 130

155 پالیسیسٹیرائڈ بانڈ ایبل ، پالئیےسٹر کلاس 155

180 پالیسٹریمائڈ ، پالیسٹیریمائڈ بانڈ ایبل ، کلاس 180

200 پولیمائڈ امیڈ ، دوہری لیپت پالئیےسٹر (آئی ایم آئی ڈی ای) + پولیمائڈ آئی ایم آئی ڈی ای ، کلاس 200

الٹرا ٹھیک آئتاکار تامچینی تانبے کے تار کی وضاحتیں:
1) قسم:
a) الکحل میں گھلنشیل انامیلڈ فلیٹ تانبے کے تار
ب) الکحل گھلنشیل تامچش تانبے - پہنے - ایلومینیم گول اور فلیٹ تار
2) بیس مواد: تانبے ، تانبے سے پہنے ہوئے ایلومینیم
3) خلائی عنصر:
1) منظور*78 ٪ سرے سمیٹ
2) منظور*91 ٪ سرنی سمیٹ
3) منظور*96 ٪ کنارے کی سمت

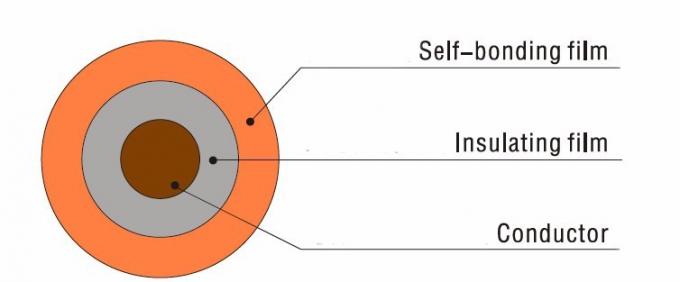

4) ڈھانچہ: موصل فلم بانڈنگ فلم ، کاپر وائر
5) سائز: 0.050 ملی میٹر - 0.800 ملی میٹر
6) معیاری: GB6109.8-89

بنیادی خصوصیات

آئتاکار اینیملڈ تانبے کی تاروں نے گول تاروں کے مقابلے میں سمیٹ کی کثافت اور بہتر جگہ کے استعمال میں بہتری کی پیش کش کی ہے۔ یہ ان ایپلی کیشنز میں اہم ہوسکتا ہے جہاں کمپیکٹ پن اور کارکردگی ضروری ہے۔

جی این ای ای اینیملڈ فلیٹ تار قطر میں مہارت رکھتا ہے اور موٹائی 0.8 --10 ملی میٹر اور چوڑائی 2-25 ملی میٹر سے 99.99 ٪ خالص تانبے کے کنڈکٹر اور اعلی معیار کے موصلیت والے مواد کے ساتھ وسیع پیمانے پر مصنوعات پیش کرتا ہے۔

0.02 ملی میٹر Utra ٹھیک ینیمیلڈ تانبے کے تار

ہم چین میں 0.03 ملی میٹر کے نیچے مائکرو پتلی تامچینی تاروں کی تیاری میں سرخیلوں میں سے ایک ہیں۔ ہماری آر اینڈ ڈی ٹیم کے پاس 18 سال کا مارکیٹ کا تجربہ ہے۔ ہم نے دس سال تک "کھینچنے کے بعد" صفر پنہولس "کا ہدف حاصل کیا ہے۔ 2019 میں ، ہمارا بہترین قطر 0.011 ملی میٹر ہے ، اور بڑے پیمانے پر پیداوار حاصل کرلی گئی ہے۔ جب ڈسپلے ٹرانسفارمر انڈسٹری کو لوٹتے ہیں تو ، ہم کیک کا ایک حصہ والا نمبر 1 چینی برانڈ ہیں۔ ہم پروڈکشن ، ٹکنالوجی ، خام مال کے لئے بین الاقوامی شہرت یافتہ تامچینی تار برانڈز کا مقابلہ کرتے ہیں۔ ہم انہیں "خدمت ، فوری ردعمل کے لحاظ سے پیچھے چھوڑ دیتے ہیں"۔ 30 ٪ کم "قیمت" ہمارا فائدہ ہے۔

0.02mm Utra Fine Enameled Copper Wire 0

خصوصیات	تکنیکی درخواستیں		ٹیسٹ کے نتائج
			نمونہ 1	نمونہ 2
سطح	اچھا		ٹھیک ہے	ٹھیک ہے
ننگے تار قطر	0.020±	0.001	0.02	0.02
مجموعی طور پر قطر	0.022-0.024		0.023	0.023
کنڈکٹر کے خلاف مزاحمت	60.810ω/m سے کم یا اس کے برابر		56.812	56.403
لمبائی	8 ٪ سے زیادہ یا اس کے برابر		10%	10%
خرابی وولٹیج	130V سے زیادہ یا اس کے برابر		212	247
پنہول ٹیسٹ	8 سوراخ/5m سے کم یا اس کے برابر		1	0
چپکنے والی	چپکنے والی		ٹھیک ہے
- کے ذریعے کاٹ دیں	- کے ذریعے کاٹ دیں		ٹھیک ہے
گرمی کا جھٹکا	گرمی کا جھٹکا		ٹھیک ہے
سولڈر کی اہلیت	سولڈر کی اہلیت		ٹھیک ہے
سالوینٹ مزاحمت	سالوینٹ مزاحمت		ٹھیک ہے

2UEW 3UEW Ultra Fine Enameled Copper Wire

2uew 3uew الٹرا ٹھیک تیملیڈ تانبے کے تار

اچھی سولڈریبلٹی کے ساتھ ، مکینیکل یا کیمیکل اسٹریپنگ کے خاتمے کی وجہ سے کنڈلی کی پیداوار کے اخراجات کو کم کرتا ہے۔

اعلی تعدد میں اعلی '' Q '' خصوصیت۔

عمدہ فلم کی تعی .ن اور لچک۔

زیادہ تر وارنش اور ہارڈنر کاتالسٹس سمیت متعدد سالوینٹس کے خلاف انتہائی مزاحم۔

اچھی موصلیت ، عمدہ کنڈکٹیوٹی ، کم بجلی کی مزاحمت اور کوئی شور نہیں۔

وضاحتیں:

برائے نام قطر ملی میٹر	رواداری ملی میٹر	منٹ قطر میں اضافہ	زیادہ سے زیادہ مجموعی طور پر قطر	خرابی وولٹیج V سے زیادہ یا اس کے برابر
برائے نام قطر ملی میٹر	رواداری ملی میٹر	منٹ قطر میں اضافہ	زیادہ سے زیادہ مجموعی طور پر قطر	مینڈریل کا طریقہ	بٹی ہوئی طریقہ
0.012	----	0.013	0.015	50	----
0.013	----	0.015	0.017	70	----
0.014	----	0.016	0.018	70	----
0.015	----	0.017	0.02	80	----
0.016	----	0.018	0.021	90	----
0.017	----	0.019	0.022	90	----
0.018	----	0.02	0.023	100	----

52 AWG 2UEW 155/180 الٹرا ٹھیک تامچین تانبے سمیٹنے والی تار

ٹھیک تانبے کے تار

UL کو تسلیم شدہ کلاس 155 ڈگری پروڈکٹ tyai - U155 ، اور 180 ڈگری پروڈکٹ TYFU - H180.fine Enamelled تانبے کی تار

خصوصیات اور فوائد:

1. الٹرا فائن اینیمیلڈ تانبے کے تار: 0.020 ملی میٹر

2 منیٹورائزیشن: چھوٹی ڈیوائس ٹیکنالوجیز تیار کرنا ممکن ہے

3. انجینئرز کو ڈیزائن کرنے کے اہم فوائد

نام	52 AWG 2UEW 155/180 الٹرا ٹھیک تامچین تانبے سمیٹنے والی تار
کلیدی لفظ	تانبے کے تار
موصلیت	پولیوریتھین
حرارتی درجہ بندی	155
تانبے کے تاروں کے تار کا قطر	0.02 ملی میٹر
کلیدی لفظ	52 AWG 2UEW 155/180 الٹرا ٹھیک تامچین تانبے سمیٹنے والی تار

خصوصیات	تکنیکی درخواستیں	ٹیسٹ کے نتائج
خصوصیات	تکنیکی درخواستیں	نمونہ 1	نمونہ 2	نمونہ 3
سطح	اچھا	ٹھیک ہے	ٹھیک ہے	ٹھیک ہے
ننگے تار قطر	0.020±0.001	0.020	0.020	0.020
موصلیت کی موٹائی	/	/	/	/
مجموعی طور پر قطر	0.022-0.024 ملی میٹر	0.023	0.023	0.023
برقی مزاحمت	60.810ω/m سے کم یا اس کے برابر	56.453	56.436	56.551
لمبائی	8 ٪ سے زیادہ یا اس کے برابر	11	11	12
خرابی وولٹیج	130V سے زیادہ یا اس کے برابر	253	261	238
پنبول ٹیسٹ	8 سوراخ/5m سے کم یا اس کے برابر	1	0	1
ٹیسٹ آئٹمز	تکنیکی درخواستیں		نتائج
چپکنے والی	کوئی شگاف نہیں		ٹھیک ہے
- کے ذریعے کاٹ دیں	200 ڈگری 2 منٹ کوئی شگاف نہیں ہے		ٹھیک ہے
گرمی کا جھٹکا	180 ± 5 ڈگری /30 منٹ کوئی شگاف نہیں		ٹھیک ہے
سولڈر کی اہلیت	390 ± 5 ڈگری 2 سیکنڈ ہموار		ٹھیک ہے

اعلی تعدد کنڈلی کے لئے موصلیت الٹرا پتلی تانبے کے تار سولڈریبلٹی

خصوصیات

اچھی سولڈریبلٹی کے ساتھ ، مکینیکل یا کیمیائی اتارنے کے خاتمے کی وجہ سے کنڈلی کی پیداوار کے اخراجات کو کم کرتا ہے۔

اعلی تعدد میں اعلی '' Q '' خصوصیت۔

عمدہ فلم کی تعی .ن اور لچک۔

زیادہ تر وارنش اور ہارڈنر کاتالسٹس سمیت متعدد سالوینٹس کے خلاف انتہائی مزاحم۔

تفصیلات

برائے نام قطر	رواداری	منٹ قطر میں اضافہ	زیادہ سے زیادہ مجموعی طور پر قطر	خرابی وولٹیج	برقی مزاحمت
ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر	V سے زیادہ یا اس کے برابر	ω/کلومیٹر (20 ڈگری)
				مینڈریل کا طریقہ	منٹ	زیادہ سے زیادہ
0.012	----	0.013	0.015	50.000	142.64	157.65
0.013	----	0.015	0.017	70.000	118.41	133.98
0.014	----	0.016	0.018	70.000	102.64	120.45
0.015	----	0.017	0.020	80.000	89.83	104.41
0.016	----	0.018	0.021	90.000	74.67	97.56
0.017	----	0.019	0.022	90.000	66.60	85.75
0.018	----	0.020	0.023	100.000	59.77	75.95
0.019	----	0.021	0.024	100.000	53.95	67.75
0.020	0.001	0.022	0.024	100.000	51.83	60.81
0.050	±0.002	0.007	0.062	400.000	7981.00	9528.00
0.055	±0.002	0.007	0.068	400.000	6642.00	7815.00
0.060	±0.002	0.007	0.073	500.000	5614.00	6526.00
0.065	±0.002	0.007	0.078	500.000	4807.00	5531.00
0.070	±0.002	0.007	0.083	500.000	4163.00	4747.00
0.075	±0.002	0.007	0.088	550.000	3640.00	4119.00
0.080	±0.002	0.008	0.094	550.000	3209.00	3608.00
0.085	±0.002	0.008	0.099	550.000	2851.00	3187.00
0.090	±0.002	0.010	0.106	650.000	2550.00	2835.00
0.095	±0.002	0.010	0.111	650.000	2294.00	2538.00
0.100	±0.002	0.011	0.118	650.000	2074.00	2286.00
0.110	±0.002	0.011	0.129	----	1720.00	1882.00
0.120	±0.002	0.011	0.139	----	1450.00	1577.00
0.130	±0.002	0.011	0.149	----	1239.00	1340.00
0.140	±0.002	0.011	0.159	----	1070.00	1153.00
0.150	±0.002	0.011	0.169	----	934.10	1002.00
0.160	±0.002	0.012	0.180	----	822.30	879.40
0.170	±0.003	0.013	0.192	----	721.10	787.10
0.180	±0.003	0.014	0.204	----	644.40	700.70
0.190	±0.003	0.014	0.214	----	579.40	627.80
0.200	±0.003	0.014	0.224	----	523.70	565.70

2UW - f 0.019 ملی میٹر گھڑی کنڈلی کے لئے سپر پتلی اینیملڈ تانبے کی تار

الیکٹریکل انجینئرنگ اور صحت سے متعلق الیکٹرانکس کے میدان میں ، استعمال شدہ مواد کے معیار کا سامان کی کارکردگی اور وشوسنییتا پر بڑا اثر پڑتا ہے۔ ہمارا الٹرا - عمدہ تامچینی تانبے کی تار اس جدت طرازی میں سب سے آگے ہے ، اور یہ مصنوع موصلیت کی کارکردگی اور استحکام کی ایک عمدہ مثال ہے۔ حیرت انگیز 0.012 ملی میٹر سے لے کر 1.3 ملی میٹر سے لے کر قطر کے قطر کے ساتھ ، ہمارے انامیلڈ تار کو جدید ٹکنالوجی کی سخت ضروریات کو پورا کرنے کے لئے ڈیزائن کیا گیا ہے ، خاص طور پر صحت سے متعلق الیکٹرانک آلات اور آلات میں۔

برائے نام قطر (ملی میٹر)	0.019
مجموعی طور پر قطر	گریڈ 1	منٹ (ملی میٹر)	0.021
	گریڈ 1	زیادہ سے زیادہ (ملی میٹر)	0.023
	گریڈ 2	منٹ (ملی میٹر)	0.024
	گریڈ 2	زیادہ سے زیادہ (ملی میٹر)	0.026
	گریڈ 3	منٹ (ملی میٹر)	0.027
	گریڈ 3	زیادہ سے زیادہ (ملی میٹر)	0.028
20 ڈگری پر مزاحمت	نام (اوہم/ایم)	60.29
	منٹ (اوہم/ایم)	54.26
	زیادہ سے زیادہ (اوہم/ایم)	66.32
خرابی وولٹیج	گریڈ 1	منٹ. (v)	115
	گریڈ 2	منٹ. (v)	240
	گریڈ 3	منٹ. (v)	380

Ultra-fine Enameled Rectangular Copper Wire
