کلاس 200 پالئیےسٹر یا پالیسٹریمائڈ پولیمائڈ-امیڈ انیملیڈ گول ایلومینیم تار کے ساتھ اوور کوکیٹڈ
سوالات ہیں؟ جی این ای ای سیلز کے نمائندے اب براہ راست چیٹ کے لئے دستیاب ہیں
ای میل بھیجیں:sales@gneeelectric.com
ٹیلیفون:+8615824687445
اس تار میں پالئیےسٹر یا پالیسٹریمائڈ کی بنیادی کوٹنگ کی خصوصیات ہے۔ اور پولیمائڈ-امیڈ کا ایک ثانوی اوور کوٹ۔ یہ بہتر تھرمل ، مکینیکل اور بجلی کی خصوصیات فراہم کرنے کے لئے ڈیزائن کیا گیا ہے۔
اس دستاویز کے ذریعہ نامزد کنڈکٹر قطر کی حد یہ ہے کہ:
گریڈ 0،250 ملی میٹر تک اور اس میں 3،150 ملی میٹر شامل ہے۔
گریڈ 0،250 ملی میٹر تک اور اس میں 5،000 ملی میٹر شامل ہے۔
برائے نام کنڈکٹر قطر LEC 60317-0-3: 2008 اور IEC 60317-0-3: 2008/AMD1: 2013 کی شق 4 میں متعین کیا گیا ہے۔
پالئیےسٹر یا پالیسٹریمائڈ کی ملعمع کاری کے ساتھ اینیملڈ گول ایلومینیم تار ، اور زیادہ سے زیادہ پولیمائڈ امیڈ کے ساتھ لیپت۔ یہ ایک خاص قسم کی مقناطیس تار کی نمائندگی کرتا ہے جو مختلف اعلی کارکردگی والے برقی اور الیکٹرانک ایپلی کیشنز میں استعمال ہوتا ہے۔ مواد کا یہ امتزاج عمدہ تھرمل ، مکینیکل اور بجلی کی خصوصیات کو یقینی بناتا ہے ، جس سے ماحولیات کا مطالبہ کرنے کے ل suitable موزوں ہوتا ہے۔
ایلومینیم تار پر پولیمائڈ آئیمائڈ ملعمع کاری کے ساتھ پالئیےسٹر یا پالیسٹریمائڈ کا مجموعہ زیادہ اعلی کارکردگی ، لاگت سے موثر فراہم کرتا ہے۔ اس میں اضافہ ہوا تھرمل استحکام ، مکینیکل استحکام ، اور کیمیائی مزاحمت اسے ٹرانسفارمرز ، موٹرز ، جنریٹرز ، کنڈلی اور دیگر مطالبہ ایپلی کیشنز کے لئے مثالی بناتی ہے۔
بیس مواد: ایلومینیم۔ ہلکا پھلکا اور لچکدار۔ بہترین بجلی کی چالکتا۔ تانبے کے مقابلے میں سرمایہ کاری مؤثر۔
سمیٹ تار کا درجہ حرارت
کلاس 200 ایک تھرمل کلاس ہے جس میں کم از کم درجہ حرارت انڈیکس 200 اور گرمی کے جھٹکے کا درجہ حرارت کم از کم 220 ڈگری کی ضرورت ہوتی ہے۔
درجہ حرارت انڈیکس کے مطابق ڈگری سیلسیس میں درجہ حرارت ضروری نہیں ہے۔ یہ تجویز کی جاتی ہے کہ تار چلائیں اور اس کا انحصار بہت سے عوامل پر ہوگا ، جس میں شامل سامان کی قسم بھی شامل ہے۔
کٹ تھرو: 320 ڈگری پر 2 منٹ کے اندر اندر کوئی ناکامی نہیں ہوگی۔
درجہ حرارت انڈیکس: ایل ای سی 60317-0-3 کی شق 15: 2008 اور ایل ای سی 60317-0-3: 2008/AMD1: 2013 لاگو ہوتا ہے۔ کم سے کم درجہ حرارت کا اشاریہ 200 ہوگا۔
ریفریجریٹ کے خلاف مزاحمت: نکالنے کے قابل مادے کی فیصد 0،5 ٪ سے زیادہ نہیں ہوگی۔ خرابی وولٹیج کی ضرورت کم سے کم مخصوص قیمت کا 75 ٪ ہوگی۔
وضاحتیں-IEC 60317-25-2020 معیار
حوالہ معیاری پالئیےسٹر یا پالیسٹریمائڈ کے لئے تقاضے پولیمائڈ امیڈ انیملیڈ گول ایلومینیم تار ، کلاس 200 کے ساتھ لیپت سے زیادہ۔
ایل ای سی 60317 کا یہ حصہ دوہری کوٹنگ کے ساتھ کلاس 200 کی کلاس 200 کی اینیملڈ گول ایلومینیم سمیٹنے والی تاروں کی ضروریات کی وضاحت کرتا ہے۔ بنیادی کوٹنگ پالئیےسٹر یا پالیسٹریمائڈ رال پر مبنی ہے۔ اس میں ترمیم کی جاسکتی ہے بشرطیکہ یہ اصل رال کی کیمیائی شناخت کو برقرار رکھتا ہو اور تار کی تمام مخصوص ضروریات کو پورا کرتا ہو۔ سپرپوزڈ کوٹنگ پولیمائڈ-امائڈ رال پر مبنی ہے۔
پرائمری کوٹنگ: پالئیےسٹر یا پالیسٹریمائڈ۔
یہ بڑے پیمانے پر استعمال شدہ تار تامچینی ہے جس میں عمدہ تھرمل خصوصیات ، کلاس 180 یا اس سے اوپر کی کلاس ہے۔ اس کا اطلاق سنگل کوٹنگ اور ڈبل کوٹنگ ایپلی کیشنز پر کیا جاسکتا ہے۔
مناسب تھرمل استحکام: یہ ملعمع کاری عام طور پر 180 ڈگری تک درجہ حرارت کا مقابلہ کر سکتی ہے ، جس سے وہ اعلی درجہ حرارت کی ایپلی کیشنز کے ل suitable موزوں ہیں۔
اچھی موصلیت اور مکینیکل طاقت فراہم کرتا ہے۔ سالوینٹس اور کیمیکلز کے خلاف مزاحم۔
ثانوی کوٹنگ: پولیمائڈ امیڈ۔
پولیمائڈ-امیڈ (پی اے آئی) اپنے اعلی تھرمل اور کیمیائی مزاحمت کے لئے جانا جاتا ہے۔ بلند درجہ حرارت پر عمدہ مکینیکل-پراپرٹی برقرار رکھنا۔
پی اے آئی تار کی آپریشنل رینج میں توسیع کرتے ہوئے درجہ حرارت 220 ڈگری یا اس سے زیادہ تک برداشت کرسکتا ہے۔ یہ کیمیکلز کی ایک وسیع رینج کے لئے غیر معمولی مزاحمت پیش کرتا ہے ، جس میں سالوینٹس اور سنکنرن ایجنٹ شامل ہیں۔
رگڑنے کے خلاف مزاحمت (برائے نام کنڈکٹر قطر قطر اور جس میں 2500 ملی میٹر شامل ہے)
تار ٹیبل 1 میں دی گئی ضروریات کو پورا کرے گا۔
انٹرمیڈیٹ برائے نام کنڈکٹر قطر کے ل ، ، اگلے سب سے بڑے برائے نام کنڈکٹر قطر کی قیمت لی جائے گی۔
| جدول 1 - رگڑنے کے خلاف مزاحمت | ||||
| برائے نام کنڈکٹر ڈیامرم | گریڈ 1 | گریڈ 2 | ||
| ناکام ہونے کے لئے کم سے کم اوسط قوت | ہر پیمائش کی ناکامی کے لئے کم سے کم طاقت n | ناکام ہونے کے لئے کم سے کم اوسط قوت | ہر پیمائش کی ناکامی کے لئے کم سے کم طاقت n | |
| 0,400 0,450 0,500 0,560 0,630 0,710 0,800 0,900 1,000 1,120 1,250 1,400 1,600 1,800 2,000 2,240 2,500 |
1,95 2,10 2,25 2,40 2,55 2,75 2,95 3,15 3,40 3,70 3.95 4,25 4,60 5,00 5,30 5,70 6,10 |
1,65 1,75 1,90 2,05 2,20 2,35 2,50 2,70 2,90 3,10 3,35 3,60 3,90 4,20 4,50 4,80 5,15 |
3,15 3,40 3,60 3,85 4,15 4,45 4,75 5,10 5,45 5,80 6,25 6,65 7,15 7,70 8,20 8,75 9,30 |
2,65 2,85 3,05 3,25 3,50 3,75 4,05 4,30 4,60 4,90 5,25 5,45 5,85 6,50 6,95 7,40 7,90 |
پولیامائڈ-امیڈ انیملیڈ گول ایلومینیم تار کے ساتھ چلکو 200 کلاس پالئیےسٹر اوور کوکیٹ کیوں منتخب کریں؟
پیداوار کا معیار
جی بی ٹی 23312.7-2009 ، آئی ای سی 60317-25-2020
سرٹیفیکیشن
چیلکو مصنوعات سخت معیار اور ماحولیاتی نظم و نسق کے نظام کے تحت ہماری جدید ترین فیکٹری میں تیار کی جاتی ہیں ، آئی ایس او مصدقہ۔
پیداوار کی صلاحیت
پیداوار اور انتظام بین الاقوامی بجلی کے معیار کے نظام کے مطابق ہیں ، جس سے طویل خدمت کی زندگی ، اعلی مکینیکل طاقت ، اعلی بجلی کی چالکتا اور اعلی درجہ حرارت کے خلاف مزاحمت کو نرم کرنے کی کارکردگی کو یقینی بناتا ہے۔
200 کلاس پالئیےسٹر کے چشمی پولیمائڈ امیڈ کے ساتھ اوور کوکیٹڈ راؤنڈ ایلومینیم تار
| مصر دات | مزاج | چشمی | |
| گاڑھا | اندرونی ID | ||
| 1060, 1070 | O | 0.25-1.6 | 150, 200, 300 |
| 0.25-5.0 | 150, 200, 300 | ||
| موٹائی رواداری | +0.02 ملی میٹر /0 ملی میٹر | ||
پولیمائڈ آئیمائڈ انیملیڈ گول ایلومینیم تار کے ساتھ 200 کلاس پالئیےسٹر اوور کوکیٹ کی سکریچ مزاحمت
| کنڈکٹر برائے نام قطر ملی میٹر | 1 کلاس | 2 کلاس | ||
| کم سے کم اوسط سکریچ فورس n | ہر ٹیسٹ میں کم سے کم سکریچنگ فورس n | کم سے کم اوسط سکریچ فورس N | ہر ٹیسٹ میں کم سے کم سکریچنگ فورس n | |
| 0.4 | 1.95 | 1.65 | 3.15 | 2.65 |
| 0.45 | 2.1 | 1.75 | 3.4 | 2.85 |
| 0.5 | 2.25 | 1.9 | 3.6 | 3.05 |
| 0.56 | 2.4 | 2.05 | 3.85 | 3.25 |
| 0.63 | 2.55 | 2.2 | 4.15 | 3.5 |
| 0.71 | 2.75 | 2.35 | 4.45 | 3.75 |
| 0.8 | 2.95 | 2.5 | 4.75 | 4.05 |
| 0.9 | 3.15 | 2.7 | 5.1 | 4.3 |
| 1 | 3.4 | 2.9 | 5.45 | 4.6 |
| 1.12 | 3.7 | 3.1 | 5.8 | 4.9 |
| 1.25 | 3.95 | 3.35 | 6.25 | 5.25 |
| 1.4 | 4.25 | 3.6 | 6.65 | 5.45 |
| 1.6 | 4.6 | 3.9 | 7.15 | 5.85 |
| 1.8 | 5.00 | 4.20 | 7.7 | 6.5 |
| 2 | 5.30 | 4.50 | 8.2 | 6.95 |
| 2.24 | 5.70 | 4.80 | 8.75 | 7.4 |
| 2.5 | 6.10 | 5.15 | 9.3 | 7.9 |
| نوٹ: کنڈکٹر برائے نام قطر کے انٹرمیڈیٹ سائز کے لئے ، اگلے بڑے کنڈکٹر برائے نام قطر کی قیمت لی جائے۔ | ||||
پولیمائڈ آئیمائڈ انیملیڈ گول ایلومینیم تار کے ساتھ 200 کلاس پالئیےسٹر کی لمبائی
| برائے نام کنڈکٹر قطر ملی میٹر | لمبائیکم سے کم | تناؤ کی طاقت کم سے کم | |
| اوور | تک اور شامل ہے | % | N منفی |
| – | 0,400 | 10 | 90 |
| 0,400 | 1,000 | 12 | 90 |
| 1,000 | 2,000 | 15 | 80 |
| 2,000 | 5,000 | 15 | 70 |
200 کلاس پالئیےسٹر کا خرابی وولٹیج پولیمائڈ-امیڈ انیملیڈ گول ایلومینیم تار کے ساتھ اوور کوکیٹڈ
| برائے نام کنڈکٹر قطر ملی میٹر | کم سے کم خرابی وولٹیج (RMS ویلیو) v | |||
| کلاس 1 اور کلاس 1 بی | کلاس 2 اور کلاس 2 بی | |||
| کمرے کا درجہ حرارت | بلند درجہ حرارت | کمرے کا درجہ حرارت | بلند درجہ حرارت | |
| 0.250 | 2100 | 2100 | 3900 | 2900 |
| 0.280 | 2200 | 2200 | 4000 | 3000 |
| 0.315 | 2200 | 2200 | 4100 | 3100 |
| 0.355 | 2300 | 2300 | 4300 | 3200 |
| 0.400 | 2300 | 2300 | 4400 | 3300 |
| 0.450 | 2300 | 2300 | 4400 | 3300 |
| 0.500 | 2400 | 2400 | 4600 | 3500 |
| 0.560 | 2500 | 2500 | 4600 | 3500 |
| 0.630 | 2600 | 2600 | 4800 | 3600 |
| 0.710 | 2600 | 2600 | 4800 | 3600 |
| 0.80o | 2600 | 2600 | 4900 | 3700 |
| 0.900 | 2700 | 2700 | 5000 | 3800 |
| 1.000 تک اور جس میں 2500 شامل ہیں | 2700 | 2700 | 5000 | 3800 |
200 کلاس پالئیےسٹر/پولیمائڈ-امائڈ جامع اینیملیڈ ایلومینیم گول تار کی خصوصیات
خشک اور گیلے حالات میں ، وولٹیج کی عمدہ خرابی کی مزاحمت ؛
عمدہ نرمی کی خرابی اور تھرمل جھٹکا کارکردگی ؛
عمدہ فلم سختی اور سکریچ مزاحمت ؛
اینٹی ریفریجریٹ ، کیمیائی ریوپین عمدہ سنکنرن کی کارکردگی ؛
پالئیےسٹر پرائمر لیپت تار میں زیادہ عمدہ آسنجن اور نرمی کی خرابی کی کارکردگی ہے۔
پولیسٹیمائڈ پرائمر اینیملڈ تار میں اوورلوڈ ، گرمی کی عمر بڑھنے اور اعلی درجہ حرارت ریفریجریٹ فومنگ کارکردگی کے لئے زیادہ بہترین مزاحمت ہے۔
سب سے زیادہ رنگین پینٹوں کے ساتھ ہم آہنگ۔

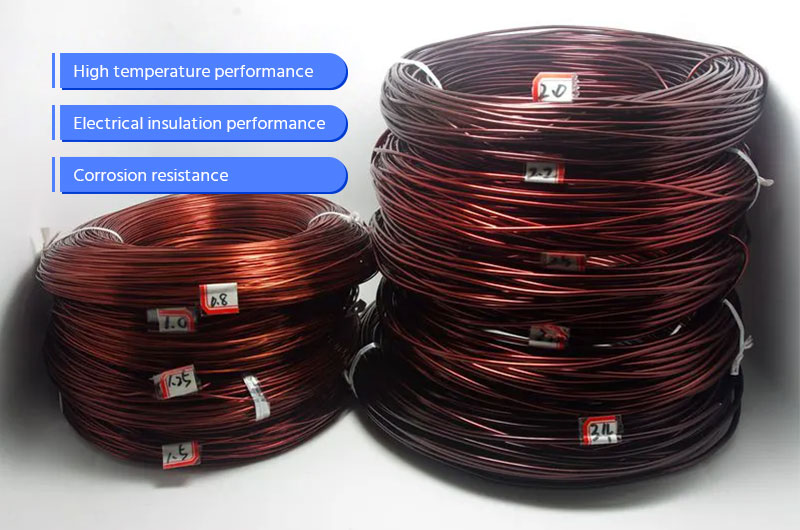

0.8 ملی میٹر 1.0 ملی میٹر 1.25 ملی میٹر 2.0 ملی میٹر 2.2 ملی میٹر 2.5 ملی میٹر 3.0 ملی میٹر 3.4 ملی میٹر انیملیڈ ایلومینیم گول تار
200 کلاس پالئیےسٹر/پولیمائڈ آئیمائڈ کمپوزٹ اینیملیڈ ایلومینیم گول تار کے استعمال کے لئے احتیاطی تدابیر
پانی پر مشتمل سگ ماہی کے نظام میں ہائیڈروالائز ہونا آسان ہے (جب موٹروں اور بجلی کے آلات پر مہر لگانے کے لئے استعمال کرتے ہو تو محتاط رہیں) ؛
پولی وینائل کلورائد ، نیپرین ، وغیرہ ، کلورین پر مشتمل پولیمر مرکبات ، اور کلورائد آئن پر مشتمل نمکیات سے مطابقت نہیں رکھتے ہیں۔
ایلومینیم کور انامیلڈ تار میں بجلی کی ناقص چالکتا ہے اور وہ اعلی طاقت ، قلیل مدتی اوورلوڈ ، اور طویل مدتی آپریشن والی موٹروں کے بجلی سے چلنے کے ل suitable موزوں نہیں ہے۔
ریفریجریشن کمپریسر موٹر میں استعمال ہونے والے ایلومینیم کور انامےڈ تار کا کام کرنے والا درجہ حرارت 130 ڈگری سے زیادہ نہیں ہونا چاہئے۔
پالئیےسٹر بیس کے ساتھ تامچینی تار کے لئے ریفریجریشن کمپریسر موٹر کا آپریٹنگ درجہ حرارت 130 ڈگری سے زیادہ نہیں ہونا چاہئے۔

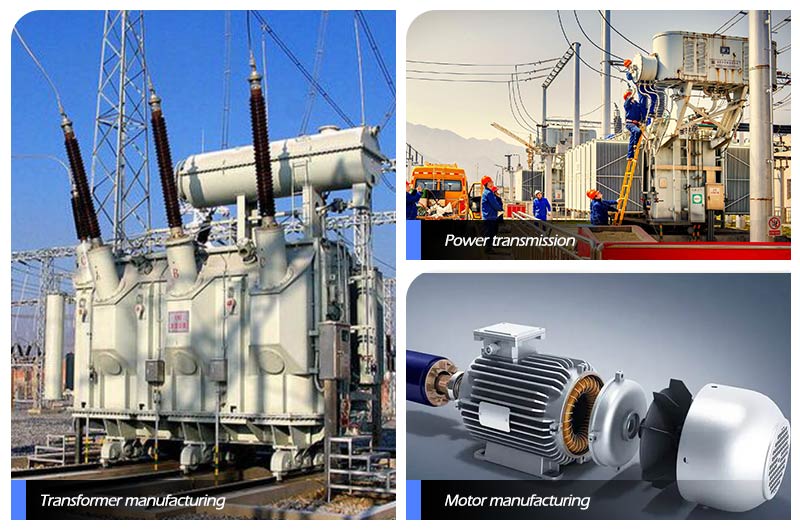

200 کلاس پالئیےسٹر/پولیمائڈیمائڈ جامع اینیملیڈ ایلومینیم گول تار کا اطلاق
پاور ٹرانسمیشن:پالئیےسٹر/پولیمائڈ امیڈ جامع اینیملیڈ ایلومینیم گول تار کو پاور ٹرانسمیشن لائن کے طور پر استعمال کیا جاسکتا ہے تاکہ بجلی کے پودوں سے مختلف اختتامی صارفین تک بجلی منتقل کی جاسکے۔ روایتی تانبے کی تاروں کے مقابلے میں ، ایلومینیم تاروں میں لاگت کم اور ہلکے وزن ہوتا ہے ، جو ٹرانسمیشن کے نقصانات کو کم کرسکتے ہیں۔
موٹر مینوفیکچرنگ:موٹر مینوفیکچرنگ انڈسٹری میں بھی یہ جامع تامچینی تار وسیع پیمانے پر استعمال ہوتا ہے۔ اس کا استعمال مختلف قسم کے موٹروں کی تیاری کے لئے کیا جاسکتا ہے ، بشمول AC اور DC موٹرز۔ انامیلڈ تار کی موصلیت پرت میں موصلیت کی کارکردگی اور گرمی کی مزاحمت اچھی ہوتی ہے ، جو اعلی درجہ حرارت والے ماحول میں تار کی حفاظت کرسکتی ہے اور قابل اعتماد بجلی کی موصلیت فراہم کرسکتی ہے۔
فوری اقتباس
ٹرانسفارمر مینوفیکچرنگ:پالئیےسٹر/پولیمائڈ امیڈ جامع اینیملیڈ ایلومینیم گول تار بھی اکثر ٹرانسفارمر مینوفیکچرنگ میں استعمال ہوتا ہے۔ ٹرانسفارمر پاور سسٹم میں اہم اجزاء ہیں ، جو وولٹیج کی سطح کو تبدیل کرنے کے لئے استعمال ہوتے ہیں۔ انیملیڈ تاروں ٹرانسفارمروں کی سمت میں چلنے والے اور موصلیت کا کردار ادا کرتے ہیں ، جس سے موثر ٹرانسمیشن اور بجلی کی توانائی میں تبدیلی کو قابل بنایا جاسکتا ہے۔
عام طور پر ، پالئیےسٹر/پولیمائڈ امیڈ جامع اینیملیڈ ایلومینیم گول تار ریفریجریشن ڈیوائسز اور اعلی درجہ حرارت والی موٹروں ، اور خشک قسم کے ٹرانسفارمرز کی موٹروں کی سمیٹ کے لئے استعمال ہوتا ہے۔ اعلی درجہ حرارت کے برقی آلات کا کنڈلی ؛ مختلف صنعتی موٹریں ، خاص طور پر کثرت سے موٹریں اور اوورلوڈ موٹر سمیٹنگ شروع کردی گئیں۔ الیکٹرک ٹول موٹر سمیٹنگ ؛ کار شروع کرنے اور جنریٹر موٹر سمیٹ۔ الیکٹرانک بیلسٹس اور ریکٹفایر بجلی کی فراہمی کے ونڈنگ میں پاور ٹرانسمیشن اور موٹر مینوفیکچرنگ میں اہم ایپلی کیشنز ہیں۔ ان کی خصوصیات میں کم لاگت ، ہلکا پھلکا ، اور اچھی برقی کارکردگی شامل ہے ، جس سے وہ بجلی کی صنعت اور الیکٹریکل انجینئرنگ میں ایک اہم مواد بن جاتے ہیں۔
مصنوعات کی مختلف وضاحتیں:
| انامیلڈ گول ایلومینیم تار
قطر (ملی میٹر): 0.15-5.33 درجہ حرارت کی کلاس: 130،155،180،200،240 |
انامیلڈ فلیٹ ایلومینیم تار
قطر (ملی میٹر): A: 1.0-10.0 ، B: 2.0-16 درجہ حرارت کی کلاس: 130،155،180،200،240 |
| انامیلڈ گول تانبے کے تار
قطر (ملی میٹر): 0.1-5.0 درجہ حرارت کی کلاس: 130،155،180،200،220 |
اینیملڈ فلیٹ تانبے کے تار
قطر (ملی میٹر): A: 0.8-5.6 ، B: 2.0-16 درجہ حرارت کی کلاس: 180،200،220 |
| غیر بنے ہوئے کپڑے/ پالئیےسٹر فلم نے تار کا احاطہ کیا
قطر (ملی میٹر): گول: 1.7-8.0 ، فلیٹ: A: 1-8 ، B: 3-25 درجہ حرارت کی کلاس: 220 |
پولیمائڈ فلم لپیٹے ہوئے تار
قطر (ملی میٹر): گول: 1.7-8.0 ، فلیٹ: A: 1.0-8 ، B: 3-25 درجہ حرارت کی کلاس: 240 |
| فلم نے تامچینی تار کو لپیٹ لیا
قطر (ملی میٹر): گول: 1.7-5.0 A: 0.8-5.6 ، B: 2-16 درجہ حرارت کی کلاس: 220 |
Nomex کاغذ کا احاطہ تار
قطر (ملی میٹر): گول: 1.7-8.0 ، فلیٹ: A: 1-10 ، B: 3-25 درجہ حرارت کی کلاس: 220 |
| فائبر گلاس فلم لپیٹے ہوئے تار
قطر (ملی میٹر): گول: 1.7-6.0 ، فلیٹ: A: 0.3-5.6 ، B: 2-16 درجہ حرارت کی کلاس: 220 |
کرافٹ پیپر لپیٹے تار
قطر (ملی میٹر): گول: 1.7-8.0 A: 1-8 ، B: 3-25 درجہ حرارت کی کلاس: 240 |
