ٹرینیڈاڈ اور ٹوباگو میں 65KVA خشک قسم کی تنہائی ٹرانسفارمر

ٹرینیڈاڈ اور ٹوباگو میں 65KVA ڈرائی ٹائپ 3 پی ایچ تین فیز الگ تھلگ ٹرانسفارمر

معیاری: IEC/UNE EN 60076-11

بجلی کی گنجائش: 65KVA

3 مرحلہ

ان پٹ وولٹیج: 480V

آؤٹ پٹ وولٹیج: 208V + n

تعدد: 50/60Hz

کنکشن گروپ: Dyn11

مسلسل فرض

کولنگ: قدرتی ہوا

تحفظ کی ڈگری: IP00 - کلاس i

ونگنگ: کاپر سمیٹ H-180 ºC

مقناطیسی کور: کم نقصانات

موصلیت کلاس: H-180 ºC

*مکمل بوجھ گرمی کی کھپت=1000 w



ہوٹل ، ریستوراں ، ہوائی اڈے ، پاور پلانٹ ، اسپتال ، فلک بوس عمارت ، شاپنگ سینٹر ، اور رہائشی علاقوں اور دیگر منفی ماحول جیسے سب ویز ، بدبو اور بجلی گھر ، جہاز ، سمندر کی کھدائی کا پلیٹ فارم وغیرہ جیسے مقامات پر خشک قسم کا ٹرانسفارمر وسیع پیمانے پر استعمال ہوتا ہے۔

تکنیکی ڈیٹا

ماڈل	شرح شدہ بجلی کی گنجائش	وولٹیج تناسب			ویکٹر گروپ (کنکشن)	نقصان (واٹ)		وولٹیج مائبادا ٪	طول و عرض (LX WXH)	خالص وزن (کے جی ایس
		درجہ بندی پرائمری وولٹیج (کے وی)	ٹیپنگ رینج	ریٹیڈ سیکنڈری وولٹیج (V)		بوجھ کا کوئی نقصان نہیں	مکمل بوجھ کا نقصان
ایس سی بی 11-30/10	30 کے وی اے	3.3 KV 6.0 KV 6.6 KV 6.3KV 10KV 11KV 11KV 13.2KV 13.8KV 15KV 20KV 22KV 24KV 24KV 30KV 33KV 35KV 36KV	± 2 X 2.5%	380V ، 400 V ، 415V 430V 440V وغیرہ	Dyn11 ، Yyn0 ... وغیرہ	171	665	4	680x400x686	300
ایس سی بی 11-50/10	50 کے وی اے					243	941		690x400x686	360
ایس سی بی 11-75/10	75 کے وی اے					320	1300		730x450x796	500
SCB11-100/10	100 کے وی اے					360	1492		730x500x816	600
SCB11-125/10	125 کے وی اے					423	1748		780x600x950	700
SCB11-160/10	160 کے وی اے					486	2014		950x650x1124	850
SCB11-200/10	200 کے وی اے					558	2394		990x650x1165	950
ایس سی بی 11-250/10	250kva					648	2613		1020x650x1207	1100
SCB11-315/10	315 کے وی اے					792	3287		1050x750x1320	1250
ایس سی بی 11-400/10	400 کے وی اے					873	3781		1100x800x1450	1550
ایس سی بی 11-500/10	500 کے وی اے					1044	4636		1140x800x1430	1850
ایس سی بی 11-630/10	630 کے وی اے					1206	5577		1250x800x1500	1900
ایس سی بی 11-800/10	800 کے وی اے					1368	6603	6	1330x800x1500	2200
SCB11-1000/10	1000 کے وی اے					1584	7714		1400x960x1640	2750
SCB11-1250/10	1250 کے وی اے					1881	9206		1450x960x1690	3300
SCB11-1600/10	1600 کے وی اے					2205	11144		1560x960x1930	4000
SCB11-2000/10	2000 کے وی اے					2988	13728		1680x960x1930	4800
ایس سی بی 11-2500/10	2500 کے وی اے					3240	16312		1720x1010x1950	5500





1. پاور کی گنجائش: 30-16000KVA

2. وولٹیج لیول: 6KV ، 6.3KV 6.6 KV 10KV 11KV 13.8KV 15KV 20KV 22KV 30KV 30KV 33KV 36KV ....

3. وولٹیج ریگولیشن کا ٹائپ: آف - سرکٹ یا - ioad پر بند

4. ٹیپنگ رینج: ± 5 ٪ ± 2x2.5 ٪ ± 4x2.5 ٪

5. فریکونسی: 50 ہ ہرٹز یا 60 ہ ہرٹز

6. فیز: تین یا سنگل

7. کنکشن علامت / ویکٹر گروپ: Dyn11 ، Yyn0 (یا جیسا کہ درخواست کی گئی ہے)

8. شارٹ - سرکٹ مائبادا: معیاری مائبادا

9. میکسمون درجہ حرارت میں اضافہ: 100 ک

10.insulation اور ہیٹ پروف کلاس: کلاس F یا H

11. پروٹیکشن کلاس: IP00/IP20/IP23/IP40/IP50

12. الٹیوڈ 1000m سے زیادہ نہیں ہے ، محیطی درجہ حرارت 40ºC سے زیادہ نہیں ہے۔ اگر وہ اس طرح کے حالات کو پورا نہیں کرسکتا ہے تو ، ہم معیاری کے مطابق پیرامیٹرز کو ماڈیول کریں گے



تین فیز ڈرائی ٹائپ ٹرانسفارمر CSAE:

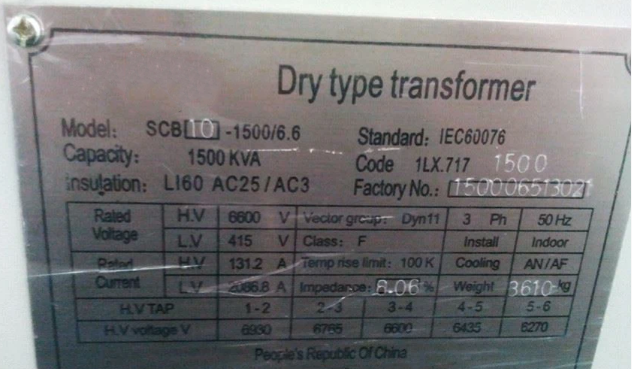

ایس سی بی 10 -1500 KVA-6.6/0.415KV تھری فیز ڈرائی ٹائپ ٹرانسفارمر جنوبی افریقہ بھیج دیا گیا۔



فراہم کیا	جنوبی افریقہ
سال	2022
ماڈل	ایس سی بی 10 -1500 KVA-6.6/0.415KV
قسم	رال کاسٹ ڈرائی ٹائپ ٹرانسفارمر
معیار	IEC60076
درجہ بندی کی طاقت	1500 کے وی اے
تعدد	50 ہرٹج
مرحلہ	تین
کولنگ کی قسم	ایک/af
پرائمری وولٹیج	6.6 کے وی
ثانوی وولٹیج	0.415 کے وی
سمیٹنے والا مواد	تانبے
ویکٹر گروپ	Dyn11
رکاوٹ	6%
چینجر کو تھپتھپائیں	nltc
ٹیپنگ رینج	±2*2.5%
بوجھ کا کوئی نقصان نہیں	2.45 کلو واٹ
بوجھ کے نقصان پر	11.73 کلو واٹ
لوازمات	معیاری ترتیب

1500 KVA 6.6/0.415KV ٹرانسفارمر مینوفیکچرنگ کا عمل

ختم 1500 KVA 6.6/0.415KV تانبے سمیٹ ونڈنگ ڈرائی ٹائپ ٹرانسفارمر
